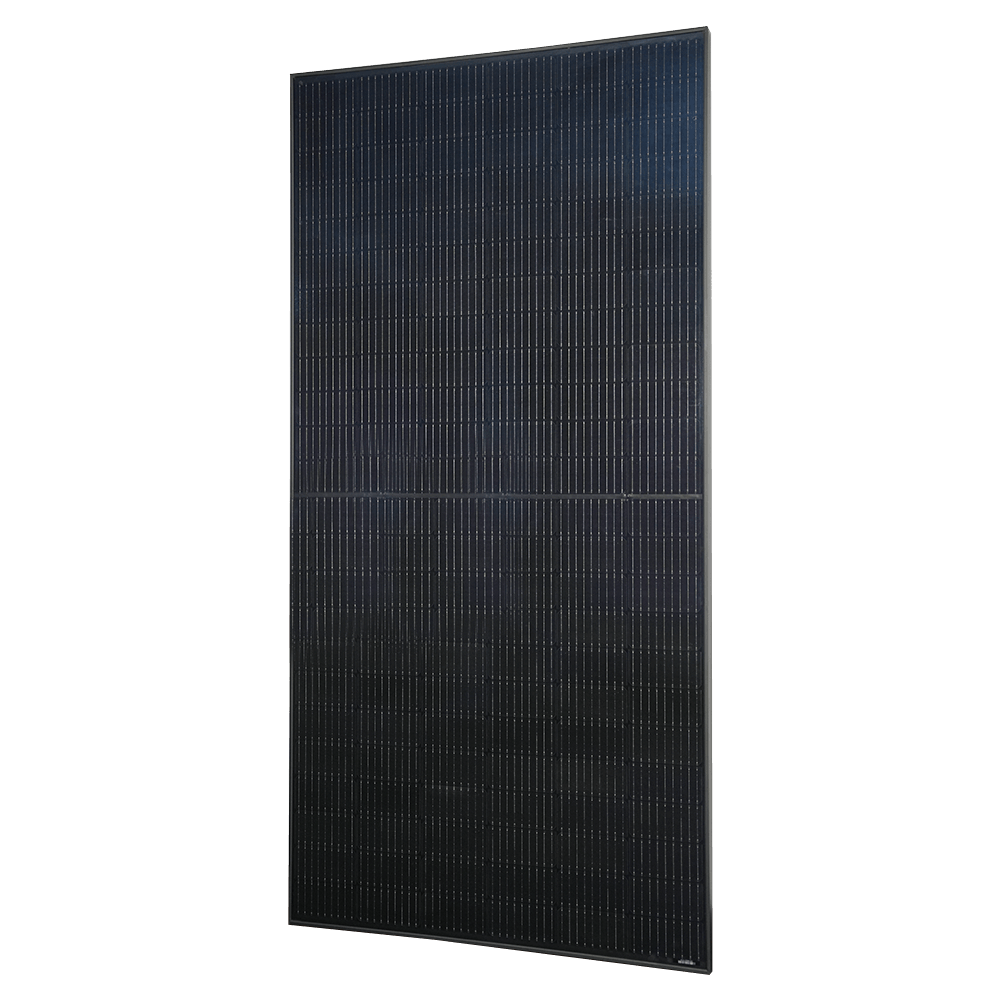

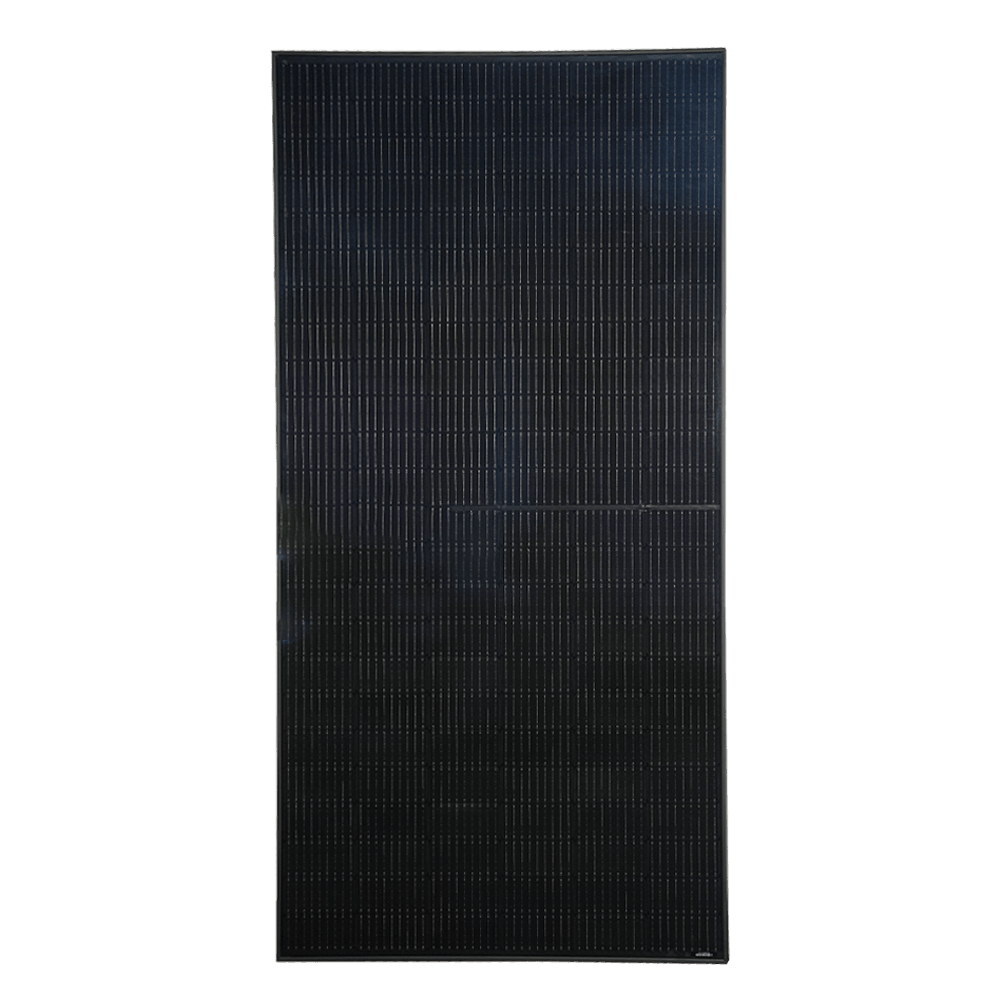

W oparciu o płytki krzemowe o średnicy 166 mm i ogniwa monokrystaliczne PERC, moc wyjściowa do 460 Wp przy innowacyjnej konstrukcji, a wydajność może sięgać nawet 21,16%.
| Specyfikacja elektryczna | |||||||||||||||||
| Typ modułu | M166H672-425W | M166H672-430W | M166H672-435W | M166H672-440W | M166H672-445W | M166H672-450W | M166H672-455W | M166H672-460W | |||||||||
| Standardy testowe | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| Maksymalna moc | Pmaks.(W) | 425 | 315.55 | 430 | 319.12 | 435 | 322.71 | 440 | 326.08 | 445 | 329.78 | 450 | 333.48 | 455 | 337.26 | 460 | 340.94 |
| Maksymalne napięcie zasilania | Vmp(V) | 40.35 | 37.3 | 40.7 | 37.5 | 41.05 | 37.7 | 41.4 | 37.9 | 41.75 | 38.1 | 42.1 | 38.3 | 42.45 | 38.5 | 42.8 | 38.7 |
| Maksymalny prąd mocy | Imp(A) | 10.54 | 8.46 | 10.57 | 8.51 | 10.6 | 8.56 | 10.63 | 8.61 | 10.66 | 8.66 | 10.69 | 8.71 | 10.72 | 8.76 | 10.75 | 8.81 |
| Napięcie obwodu otwartego | Voc(V) | 48.35 | 45.7 | 48.65 | 45.9 | 48.95 | 46.1 | 49.25 | 46.3 | 49.55 | 46.5 | 49.84 | 46.7 | 50.13 | 46.9 | 50.42 | 47.1 |
| Prąd zwarciowy | Isc(A) | 11.05 | 8.92 | 11.08 | 8.99 | 11.11 | 9.06 | 11.14 | 9.13 | 11.17 | 9.2 | 11.2 | 9.26 | 11.23 | 9.32 | 11.26 | 9.38 |
| Wydajność modułu | (%) | 19.55 | 19.78 | 20.01 | 20.24 | 20.47 | 20.7 | 20.93 | 21.16 | ||||||||
| Tolerancja mocy wyjściowej | (%) | 0–±5 | |||||||||||||||
| Tolerancja podczas testu mocy | (W) | ±3 | |||||||||||||||
| „(STC*)*irradiancja 1000W/㎡，temperatura modułu 25℃，masa powietrza 1,5 (NOCT*)*irradiancja 800W/㎡，temperatura otoczenia 20℃，prędkość wiatru 1m/s” | |||||||||||||||||
| Dane mechaniczne | |
| Liczba komórek | Szkło solarne o wysokiej przezroczystości 3,2 mm |
| Wymiary modułu L*W*H (mm) | anodowany stop aluminium |
| Waga (kg) | 144 komórki (6×24) |
| Szkło | 2094×1038×35 mm |
| Rama | 23 kg |

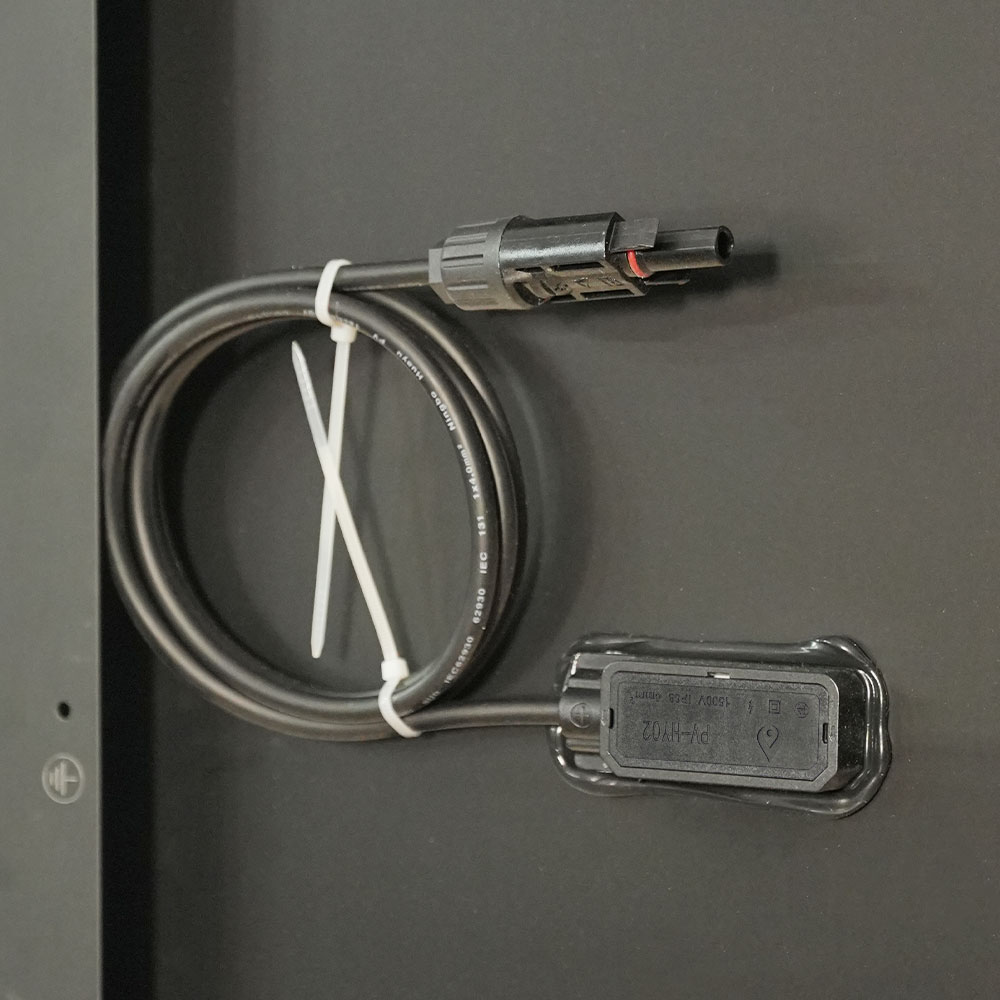

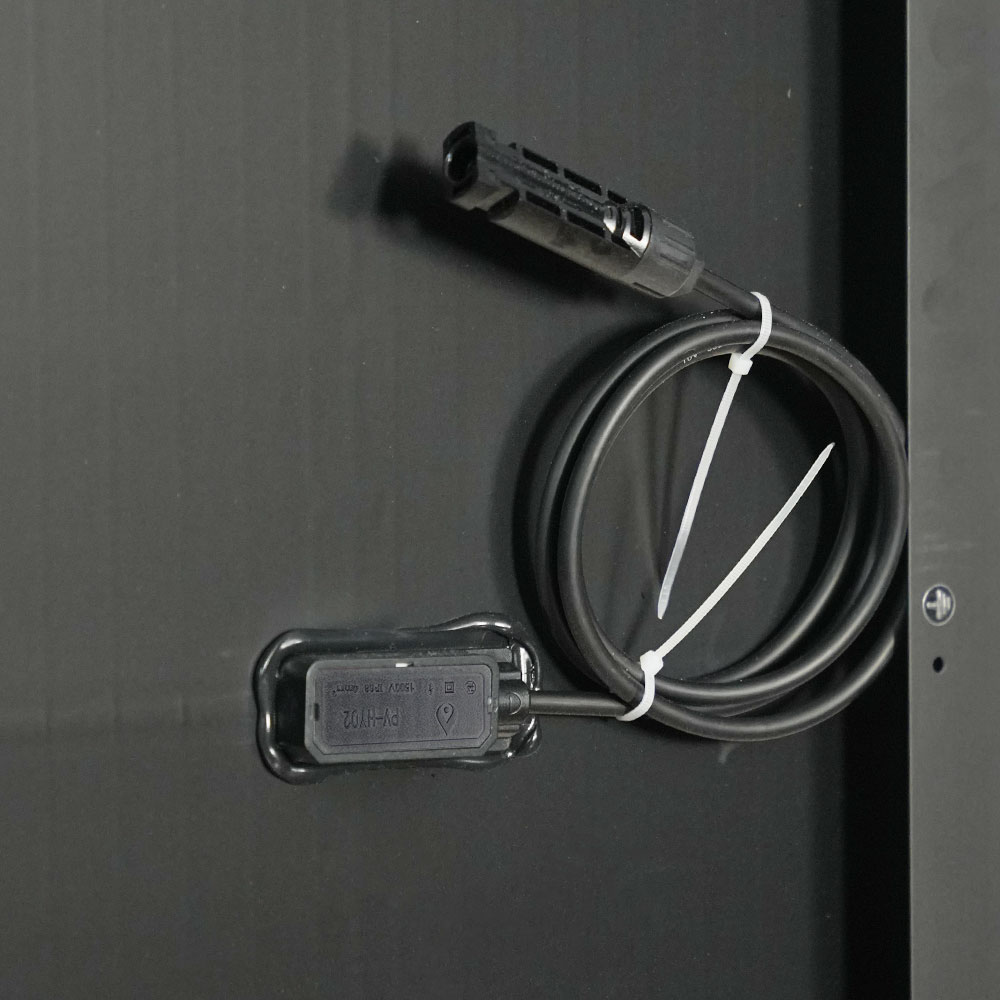

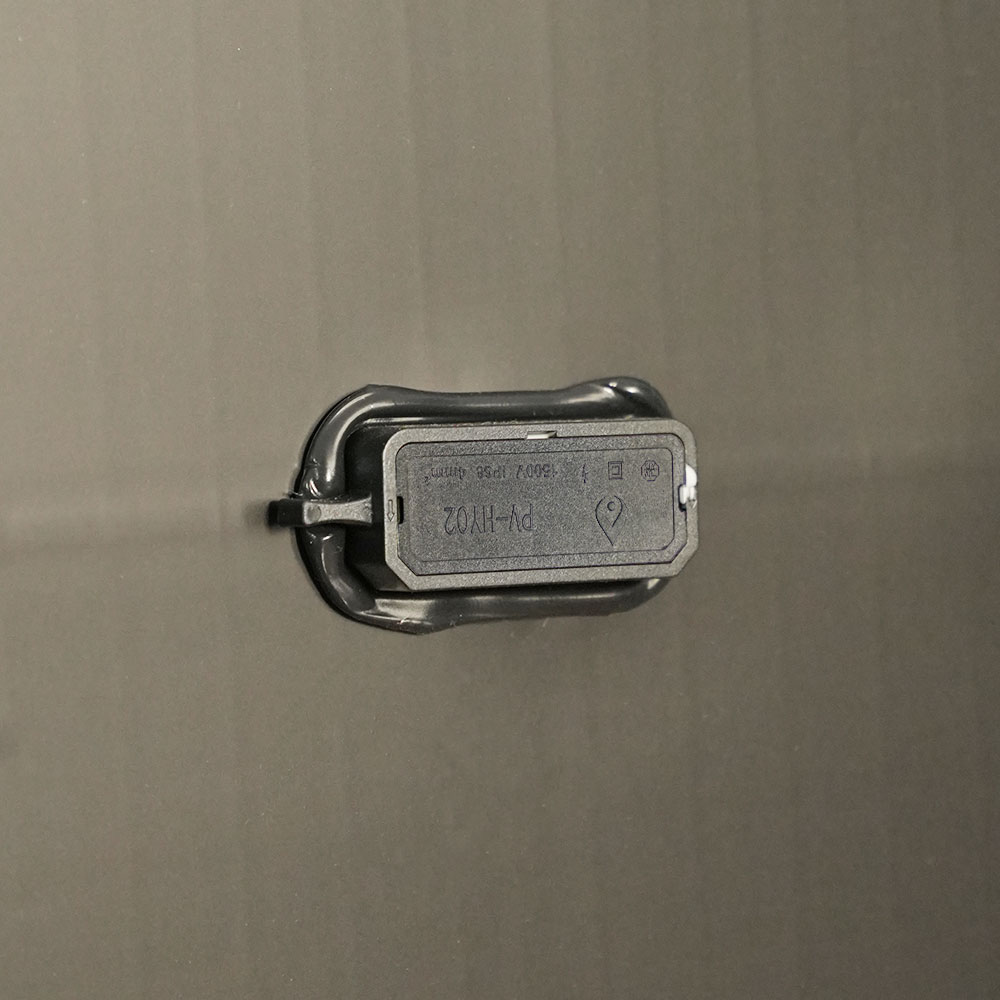

| J-BOX | IP68, 3 diody |
| Kabel | 4,0 mm², 300 mm lub dostosowane |
| Obciążenie wiatrem/śniegiem | 2400Pa/5400Pa* |
| Złącze | Kompatybilny z MC |
| Maksymalna moc dwustronna | 70±5% |
| *Więcej szczegółów można znaleźć w instrukcji instalacji | |
| Oceny temperatur | |
| Współczynnik temperaturowy Pmax | -0,39%/℃ |
| Nominalna temperatura ogniwa roboczego (NOCT) | 44 ± 2 ℃ |
| Współczynnik temperaturowy Isc | 0,06%/℃ |
| Współczynnik temperaturowy Voc | -0,30%/℃ |
| Maksymalne oceny | |
| Temperatura robocza | -40- 85 ℃ |
| Maksymalne napięcie systemu | 1500 V prądu stałego |
| Wartość znamionowa bezpiecznika serii Max | 20A |
| Konfiguracja opakowania | |
| Moduł w pudełku | 31 31 5=67 sztuk |
| Moduł na kontener 40’ | 737 sztuk (35 ramek) |
Inteligentne rozwiązania w zakresie opakowań modułowych zapewniające wysoce wydajny i tani transport i logistykę.
