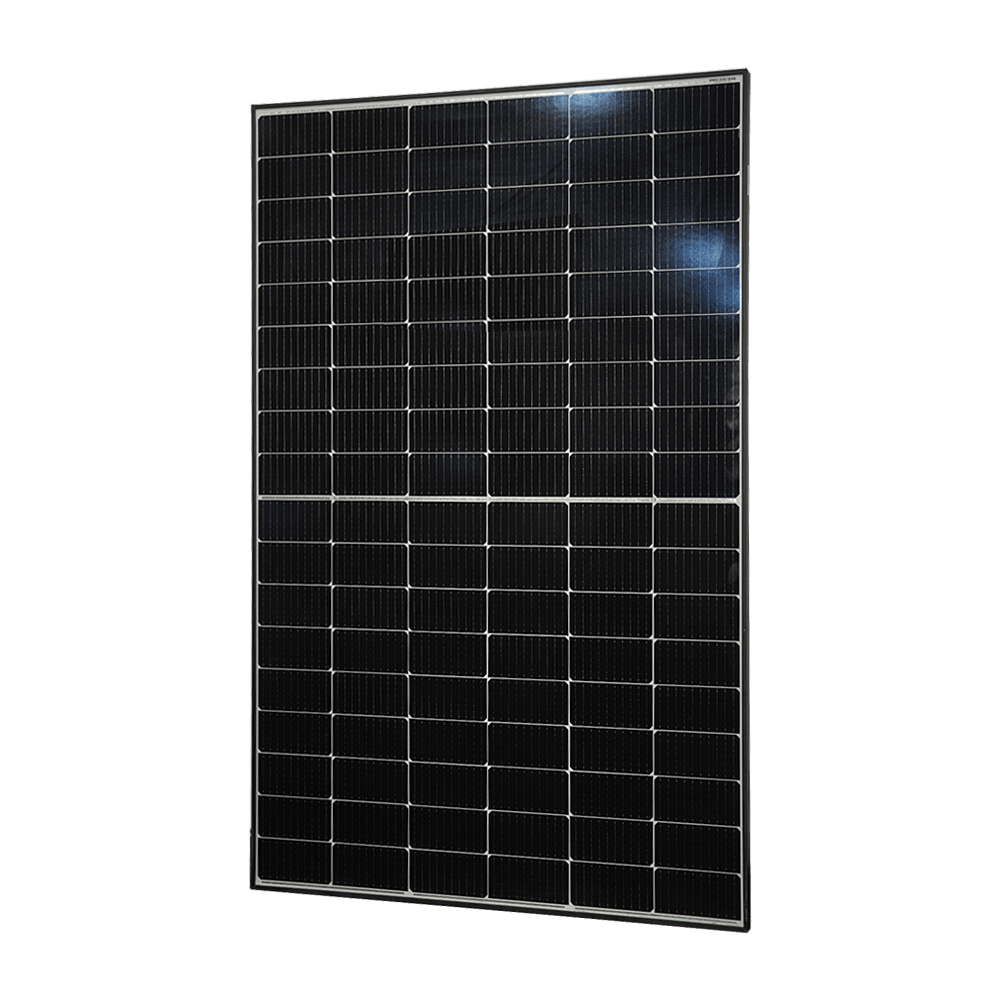

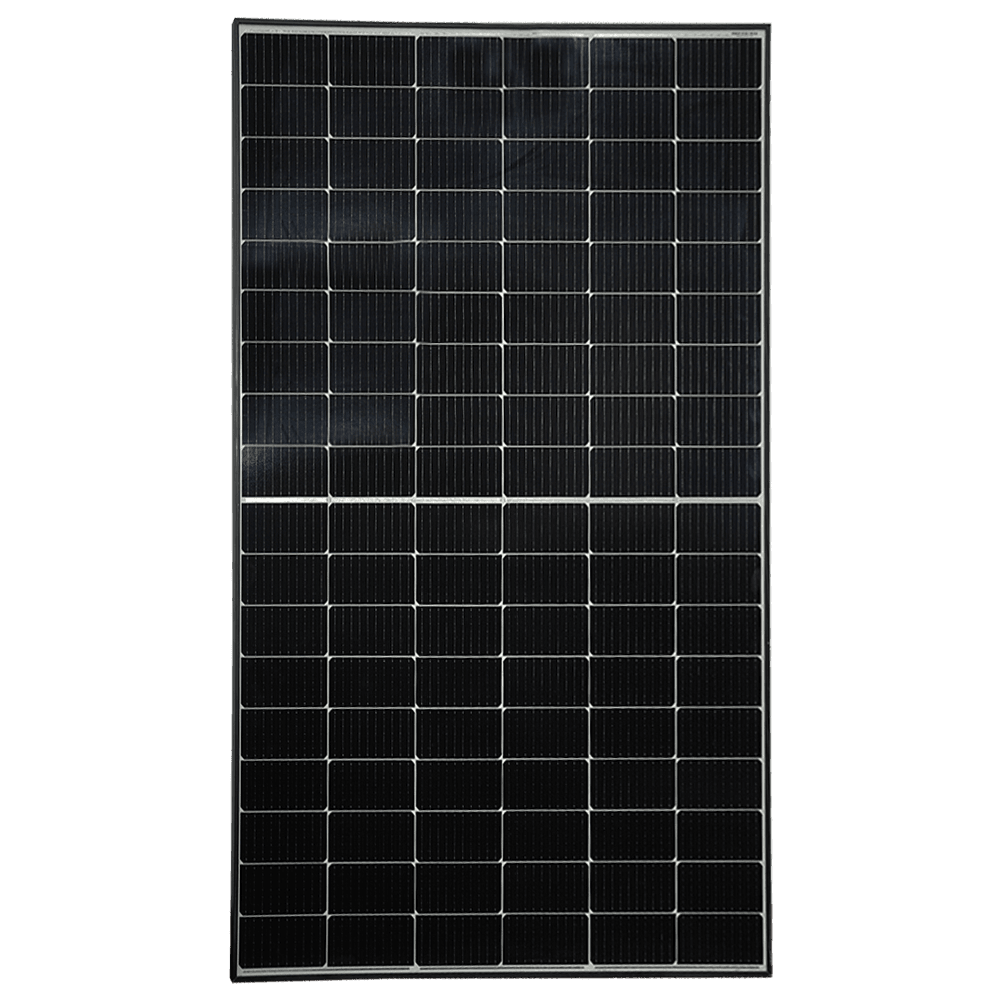

W oparciu o płytki krzemowe o średnicy 182 mm i ogniwa monokrystaliczne TOPCON, moc wyjściowa do 445 Wp przy innowacyjnej konstrukcji, a wydajność może sięgać nawet 22,76%.
| Specyfikacja elektryczna | |||||||||||||||||
| Typ modułu | M182H654-410W | M182H654-415W | M182H654-420W | M182H654-425W | M182H654-430W | M182H654-435W | M182H654-440W | M182H654-445W | |||||||||
| Standardy testowe | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | STC | NOCT | |
| Maksymalna moc | Pmaks.(W) | 410 | 311 | 415 | 315 | 420 | 318 | 425 | 322 | 430 | 326 | 435 | 330 | 440 | 334 | 445 | 338 |
| Maksymalne napięcie zasilania | Vmp(V) | 31.5 | 29.6 | 31.7 | 29.8 | 31.9 | 30 | 32.1 | 30.2 | 32.3 | 30.3 | 32.5 | 30.5 | 32.7 | 30.7 | 32.9 | 30.9 |
| Maksymalny prąd mocy | Imp(A) | 13.05 | 10.52 | 13.11 | 10.57 | 13.17 | 10.62 | 13.24 | 10.67 | 13.32 | 10.74 | 13.39 | 10.82 | 13.46 | 10.88 | 13.53 | 10.94 |
| Napięcie obwodu otwartego | Voc(V) | 37.5 | 35.8 | 37.7 | 36 | 37.9 | 36.2 | 38.1 | 36.4 | 38.3 | 36.6 | 38.4 | 36.8 | 38.6 | 37 | 38.8 | 37.2 |
| Prąd zwarciowy | Isc(A) | 13.85 | 11.15 | 13.92 | 11.21 | 13.98 | 11.27 | 14.05 | 11.33 | 14.12 | 11.38 | 14.18 | 11.44 | 14.25 | 11.49 | 14.32 | 11.54 |
| Wydajność modułu | (%) | 20.97 | 21.23 | 21.48 | 21.74 | 21.99 | 22.25 | 22.51 | 22.76 | ||||||||
| Tolerancja mocy wyjściowej | (%) | 0–±5 | |||||||||||||||
| Tolerancja podczas testu mocy | (W) | ±3 | |||||||||||||||
| „(STC*)*irradiancja 1000W/㎡，temperatura modułu 25℃，masa powietrza 1,5 (NOCT*)*irradiancja 800W/㎡，temperatura otoczenia 20℃，prędkość wiatru 1m/s” | |||||||||||||||||
| Dane mechaniczne | |
| Liczba komórek | 108 komórek (6 × 18) |
| Wymiary modułu L*W*H (mm) | 1724×1134×30mm |
| Waga (kg) | 21 kg |
| Szkło | Szkło solarne o wysokiej przezroczystości 3,2 mm |

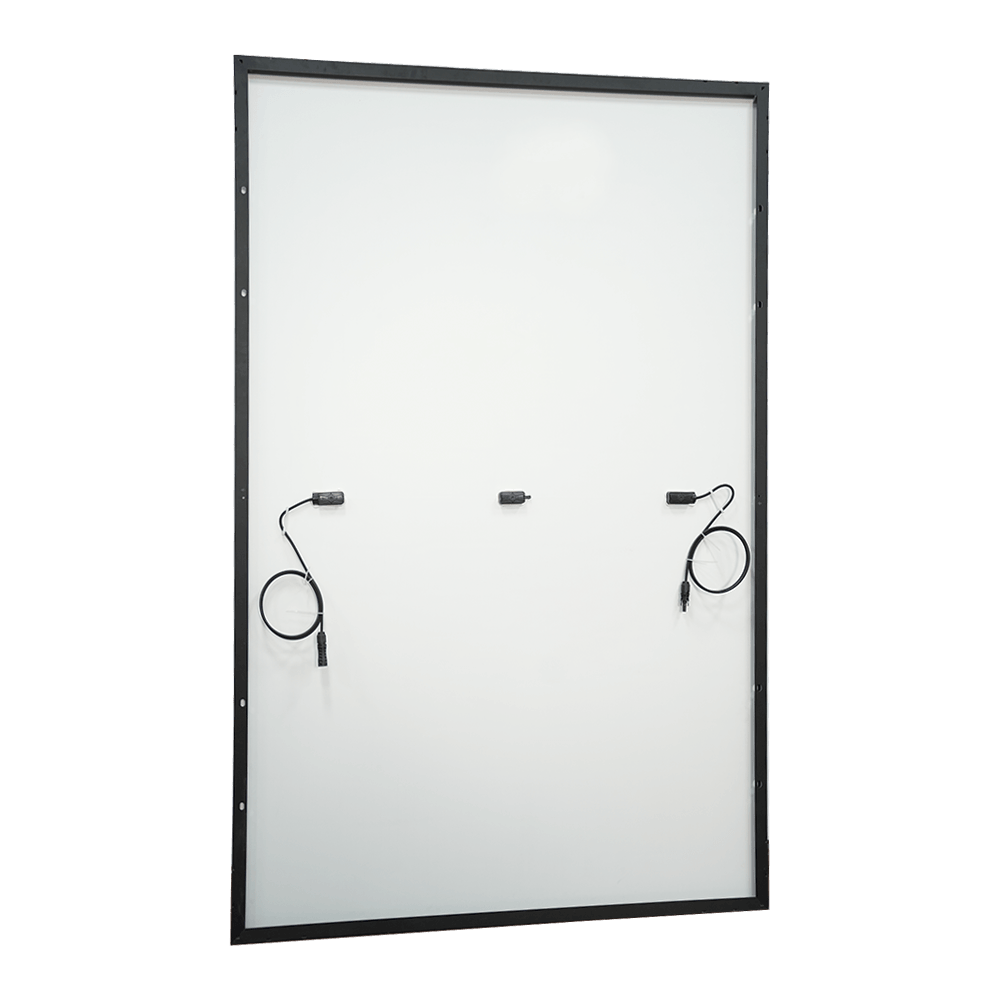

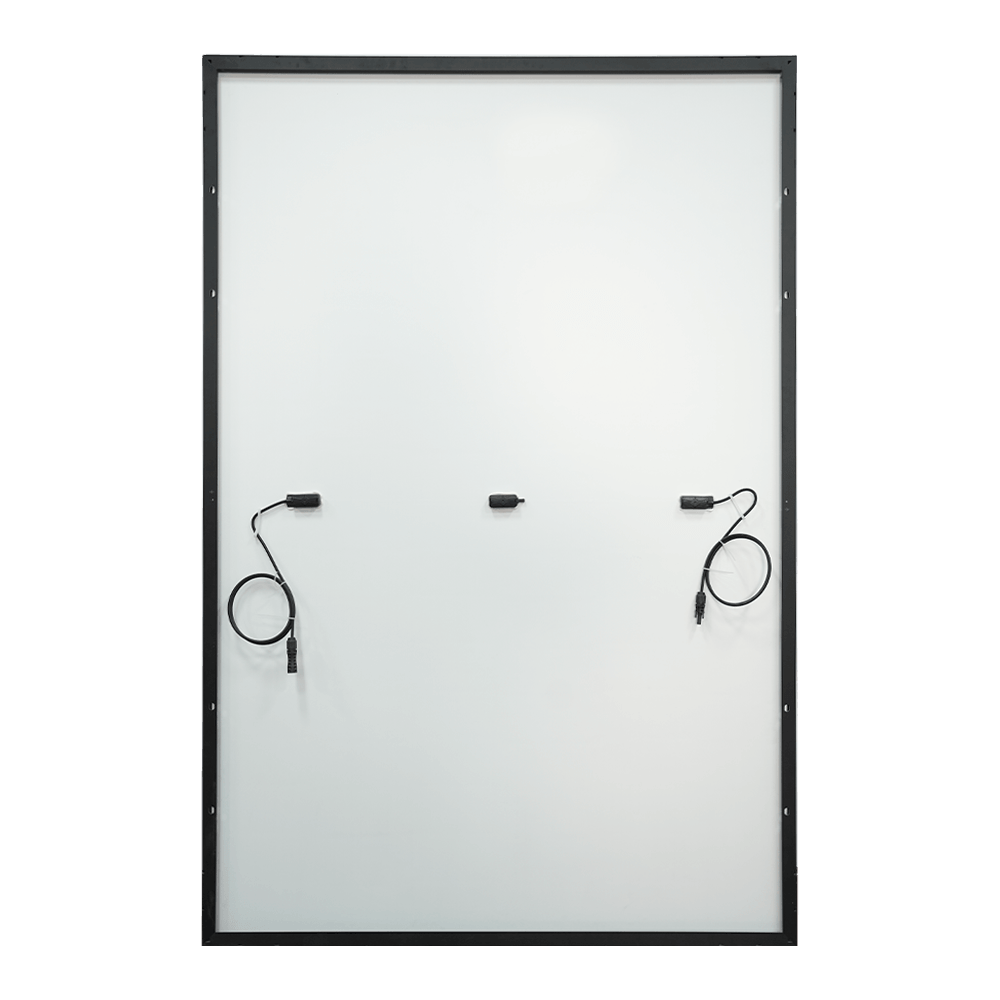

| Arkusz tylny | biały |

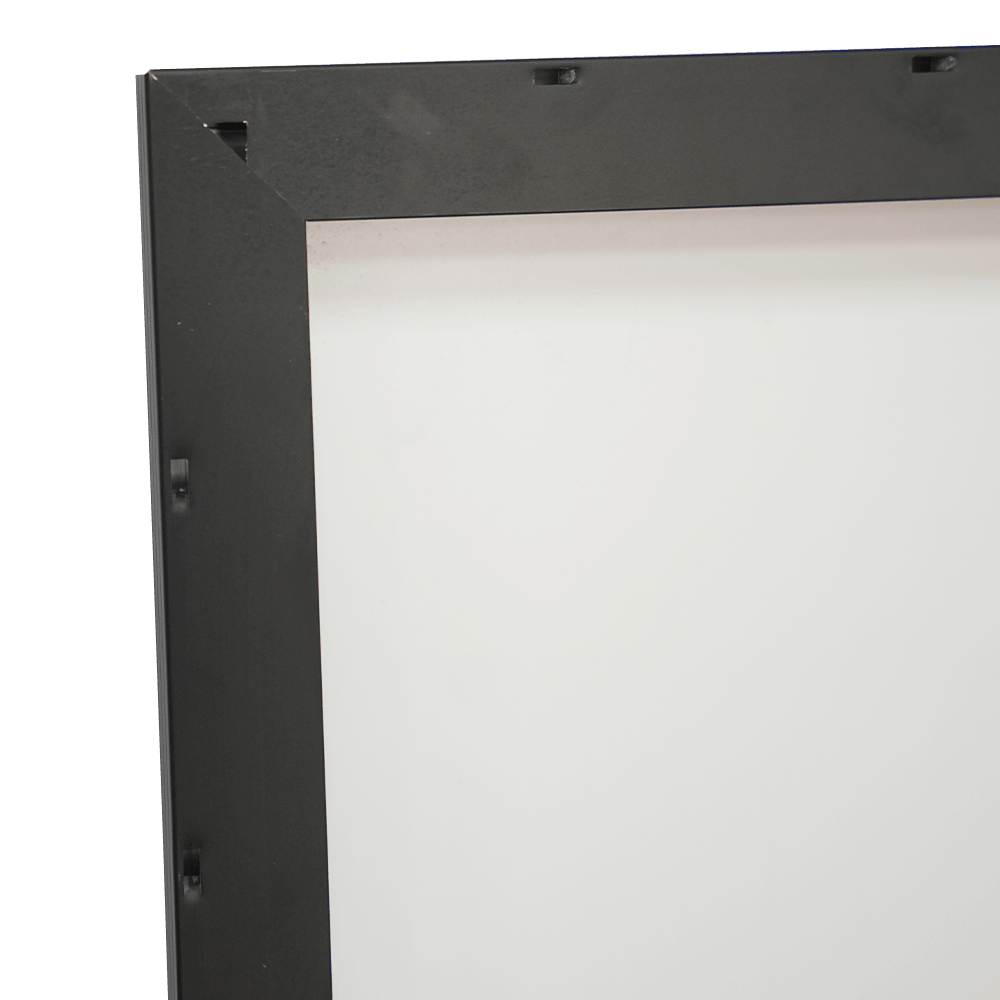

| Rama | anodowany stop aluminium |

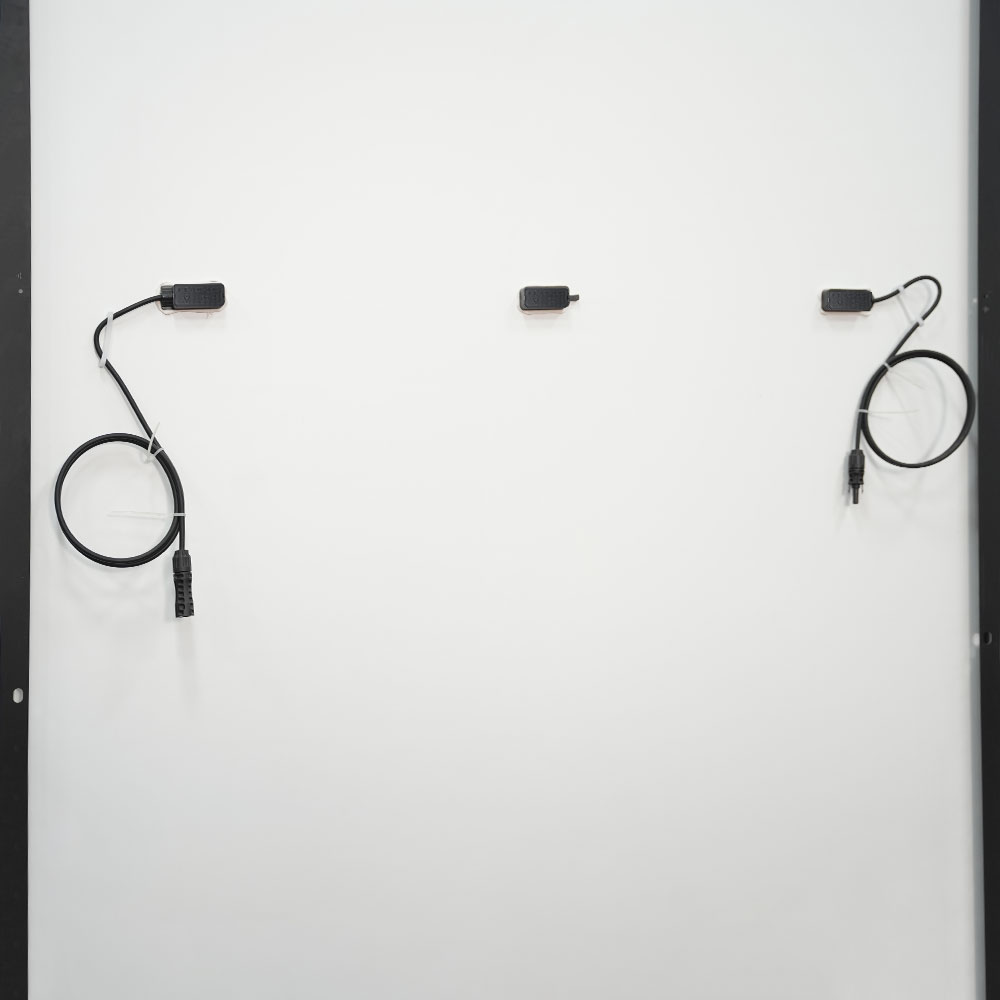

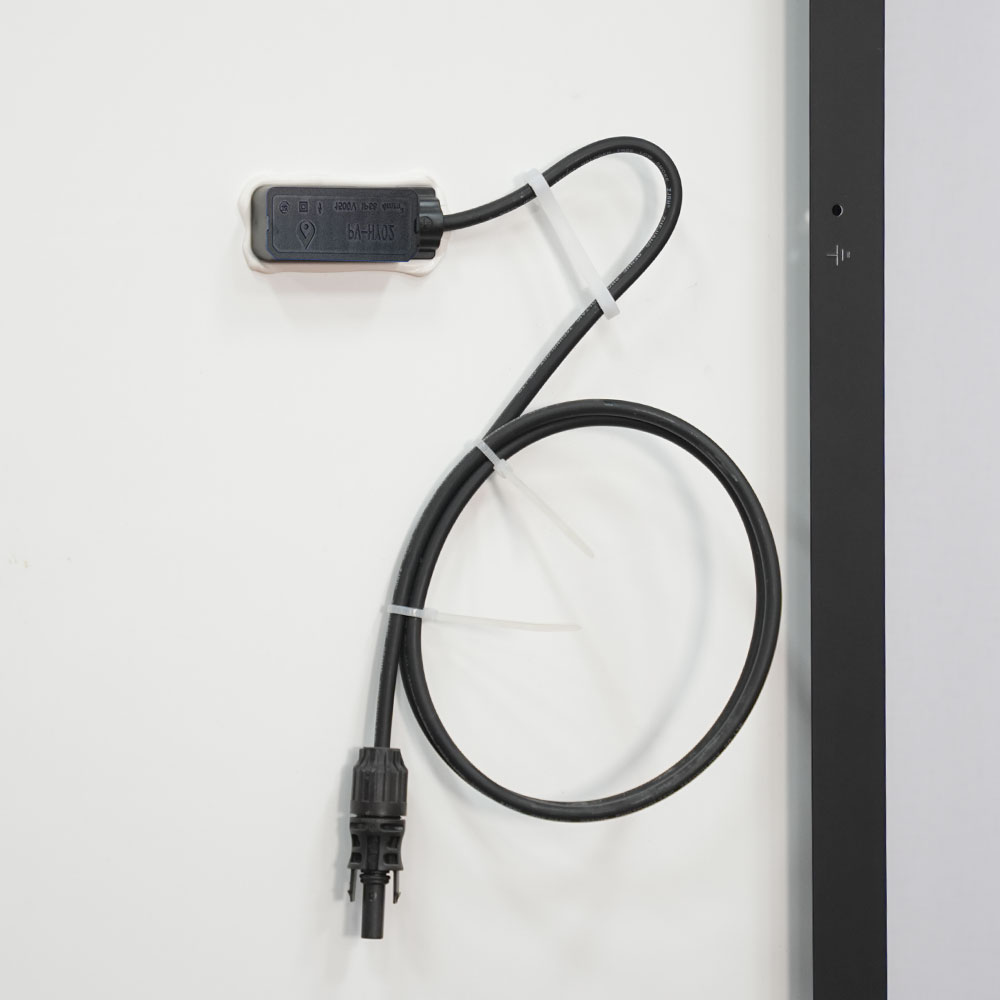

| J-BOX | IP68, 3 diody |
| Kabel | 4,0 mm², 900 mm lub dostosowane |
| Obciążenie wiatrem/śniegiem | 2400Pa/5400Pa* |
| Złącze | Kompatybilny z MC |
| *Więcej szczegółów można znaleźć w instrukcji instalacji | |
| Oceny temperatur | |
| Współczynnik temperaturowy Pmax | -0,300%/℃ |
| Nominalna temperatura ogniwa roboczego (NOCT) | 44 ± 2 ℃ |
| Współczynnik temperaturowy Isc | 0,045%/℃ |
| Współczynnik temperaturowy Voc | -0,25%/℃ |
| Maksymalne oceny | |
| Temperatura robocza | -40- 85 ℃ |
| Maksymalne napięcie systemu | 1500 V prądu stałego |
| Wartość znamionowa bezpiecznika serii Max | 25A |
| Konfiguracja opakowania | |
| Moduł w pudełku | 36 36=72 sztuki |
| Moduł na kontener 40’ | 936 sztuk (30 ramek) |

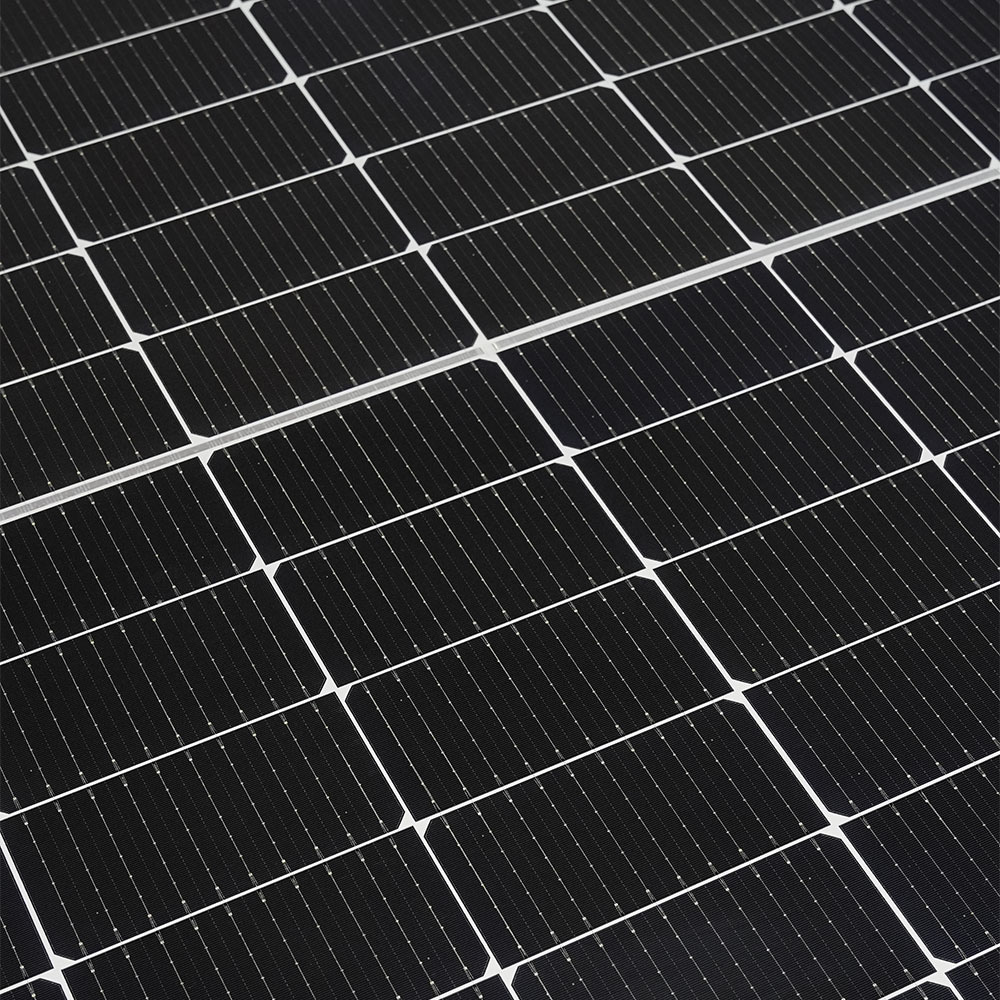

Półogniwa zwiększają niezawodność modułu, a ogniwa z wieloma szynami zbiorczymi zapobiegają naprężeniom przy równomiernym obciążeniu.
Qidong Shenya Industry Co., Ltd.
została założona w 2021 roku, zajmująca się rozwojem zielonej i czystej energii, głównie związanej z ogniwami fotowoltaicznymi i obszarami ich zastosowań, w celu stworzenia kompletnego łańcucha przemysłu fotowoltaicznego.
Nasza działalność obejmuje głównie projektowanie, rozwój, zaopatrzenie, kompletne zestawy, instalację, uruchomienie urządzeń systemów fotowoltaicznych oraz budowę i obsługę projektów inżynieryjnych systemów fotowoltaicznych.
Wyjątkowe tło tamtych czasów narzuciło nam misję rozwoju branży zielonej energii. Dążymy do osiągnięcia szczytu emisji dwutlenku węgla w 2030 r. i neutralności emisyjnej w 2060 r., zbudowania wspólnoty ludzkiego przeznaczenia i wygrania ciężkiej bitwy o transformację niskoemisyjną.
Od momentu powstania firma trzyma się koncepcji wytwarzania precyzyjnych i wysokiej jakości produktów, stale rozwijając wysokiej jakości produkty fotowoltaiczne i poszerzając je w dół łańcucha dostaw, starannie tworząc kompletny pionowy łańcuch branżowy „produkcji ogniw, pakowania modułów, inżynierii systemowej i zastosowania produktów energetycznych”.
Ścisła kontrola jakości w całej produkcji
Zaawansowane maszyny dla lepszej jakości
Zapewnienie produktu
